碳硫分析儀助熔劑小實驗
實驗目的：
CS系列紅外碳硫分析儀適用于鋼鐵、有色金屬、水泥、礦石、玻璃、陶瓷及其它金屬、非金屬材料的測定。本儀器采用高頻感應加熱爐燃燒樣品，紅外線吸收法測試樣品中碳硫兩元素質量分數。本次實驗目的是為了證明鎢助熔劑在實驗中所起到的關鍵性的作用。
儀器設備試劑耗材：

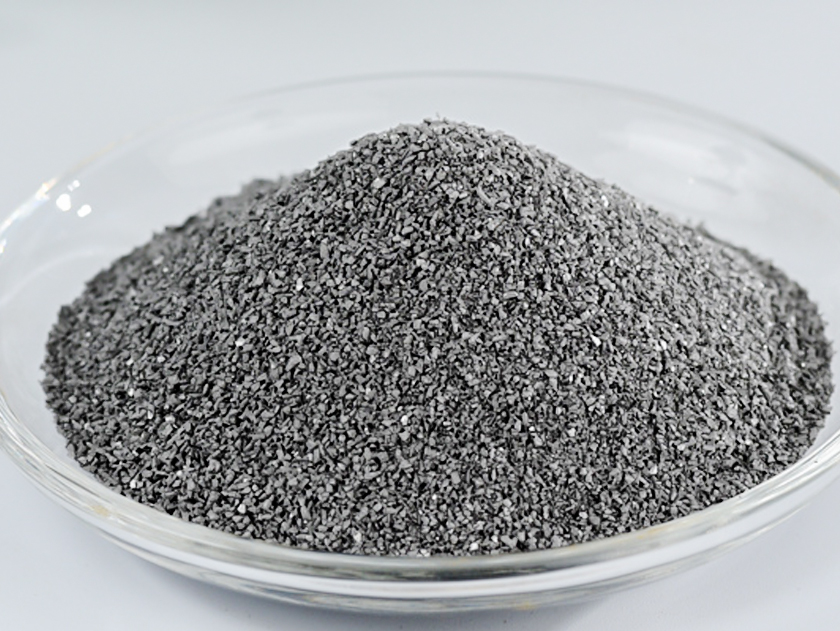

鎢助熔劑、坩堝、電子天平、CS系列紅外碳硫分析儀
實驗過程：
1、鎢的助熔原理
（1）鎢是*難熔化的金屬，它的熔點為3380℃，電弧溫度才能將鎢熔化。由此，電燈泡中常用鎢絲。它能用作添加劑，是因為鎢容易氧化。
（2）鎢的氧化，鎢粒在溫度高于650℃時通氧就開始氧化并發出大量的熱。
2W+3O2=2WO3,△H=-840.11 Kj/mol
此反應在高溫狀態具有發熱值高、反應速度快，生產疏松狀態的WQ3。
（3）三氧化鎢，屬酸性氧化物。它的生成有利于CO2和SO2的釋放，其熔點1473℃，且熔化熱低，沸點大于1750℃。WO3有一個重要特性，是溫度在900℃以上有顯著的升華，有部分WO3揮發。由于WO3的逸出，增加了碳硫的擴散速度，使試樣中碳、硫充分氧化，揮發的WO3在700～800℃又轉化為固相，覆蓋在管道中尚存的Fe2O3，阻止了SO2催化轉為SO3，防止了管道對硫的吸附。從而保證了碳、硫分析結果的可靠性，另外鎢空白值低，可用于低碳、低硫的測定。因此，鎢粒添加劑在高頻爐燃燒中得到廣泛應用。
2、助熔劑的加入量
影響分析結果穩定性的另一個因素是助熔劑的加入量，在分析低含量樣品時該影響非常突出。例如分析碳硫含量小于15ppm的樣品時，分別加入1500mg助熔劑與2000mg助熔劑（助熔劑中碳硫含量分別為C≤8ppm，S≤5ppm），因為助熔劑的加入量不參與分析結果計算，因此兩次分析之間就引入了500mg助熔劑所含碳硫量的波動。假定助熔劑中碳硫含量均為3ppm，樣品稱重為500mg，由于助熔劑加入的重量不同就引入了3ppm的偏差。
實驗結果與討論：
助熔劑不僅具有增加樣品中導磁物質，從而提高燃燒溫度，還具有增加樣品流動性，稀釋樣品的作用。分析過程中，樣品、助熔劑的疊放次序直接影響燃燒結果和分析穩定性。例如鐵基樣品直接在氧氣下經高頻感應而燃燒，反應劇烈，飛濺嚴重，容易造成燃燒室石英管的破損和陶瓷保護套的污染。換成以鎢粒打底，樣品置于上層，發現燃燒室中石英管也很快被污染，陶瓷保護套上粘了一層厚厚的鐵屑，很難清理，不僅影響了燃燒管的使用壽命，還阻礙了氧氣的供應，從而影響分析結果的穩定性。將樣品置于底層，鎢粒置于上層，分析結束后燃燒室內石英管非常干凈，陶瓷熱保護套上無金屬飛濺，分析結果穩定。
推薦閱讀
-
策馬啟新程 智造譜華章——無錫杰博儀器科技有限公司2026年開工大吉2025-07-25
-
無錫杰博邀請外國友人共同觀看反法西斯戰爭勝利 80 周年閱兵式2025-07-25
-
杰博儀器亮相第二十三屆中國國際鑄造博覽會 技術魅力燃爆全場2025-07-25
-
杰博儀器亮相寧波鑄造展會 以創新科技賦能行業未來2025-07-25
-
無錫杰博科技歡迎安徽省鑄造學會領導蒞臨2025-07-25
-
阿爾及利亞客戶來我公司考察學習直讀光譜儀操作2025-07-25
